Modifiering av Saab 900 Turbo -83

Kortare växellägen önskas .
februari 2004

När man är mitt uppe i ett projekt så kan man inte sluta att fundera på modifieringar som skulle vara bra att göra när man nu ändå är i gång. Tanken på att få kortare växellägen på Saaben slog mig en kväll när jag satt och slötittade på TV.

Hur skall man fixa det på en Saab utan att det kostar skjortan, det finns säkert växelspakar att köpa som fixar det, men nu är det ju så att plånboken inte riktigt tillåter detta. Och tillfredställelsen av att ha lyckats med det själv är ju som bekant en ganska stor drivkraft. Sagt och gjort ned till garaget och titta på hur växelarrangemanget är konstruerat.

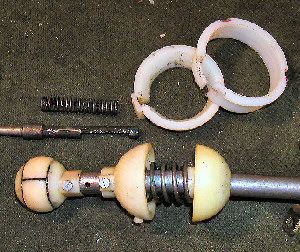

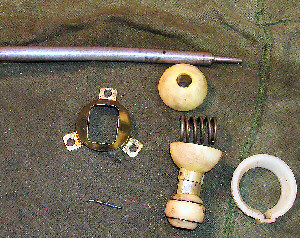

Här ser vi då dom ingående delarna i växelspaken.

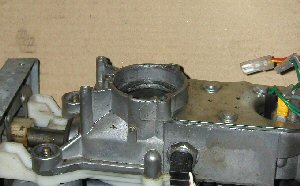

Den delade stora kulan löper i växelspakshuset och
den lilla kulan för växellänkaget till lådan.
Så för att korta av växellägena så behöver man lyfta upp
den stora kulan en bit och samtidigt låta den lilla kulan
vara kvar på samma plats.



Jag löste det hela så att en bussning svarvades som skulle
vara under orginalbussningen där den stora kulan löper i.

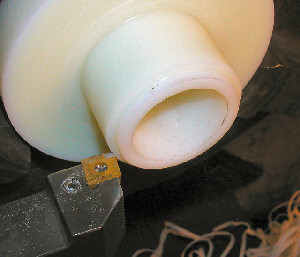

Här är då min nysvarvade bussning som skall passas in i
växelspakshuset under orginalbussningen. Det gjorde så
att växelspaken lyftades 14mm från sin orginalposition.

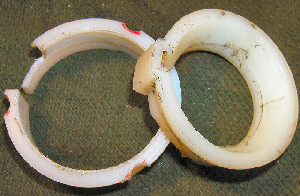

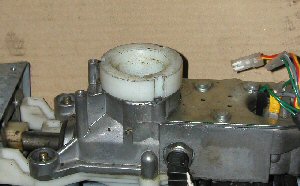

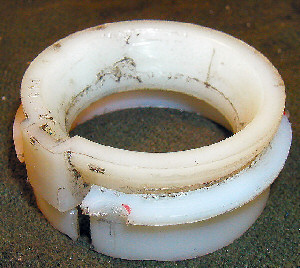

Bussningarna sammanfogade.

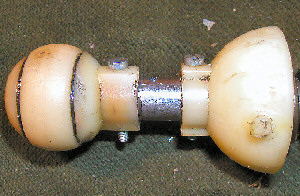

Då måste jag alltså dela på den nedre plastdetaljen
(vet inte vad den heter) så att det går att flytta upp
den stora delade kulan motsvarande längd. 14mm.
Och borra nya fästhål till dessa.

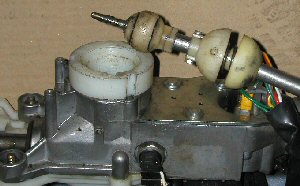

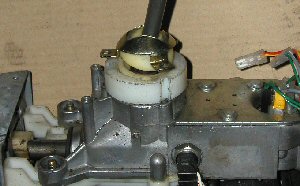

Här är allt klart, det blev kortare växellägen också. Men
man kan flytta mer om man vill ha ännu kortare lägen.



Jag tyckte att den första varianten inte var bra så det blev
till att svarva en ny växellägesförkortare.









Nu är jag nöjd med resultatet.
Några fler bilder och en liten skiss på denna modifiering.
